Схема подключения и оборудование Cisco

И так базовая настройка cisco начинается, вот как выглядит схема подключения COM-портом к нашему сетевому оборудованию.

С одной стороны на сетевом оборудовании есть консольный порт вида мини USB либо формата RJ45.

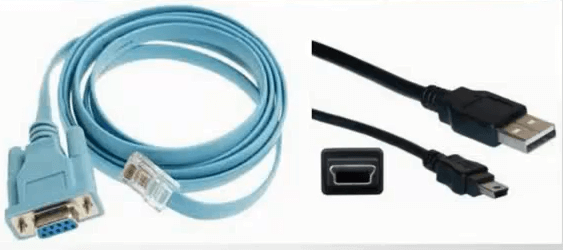

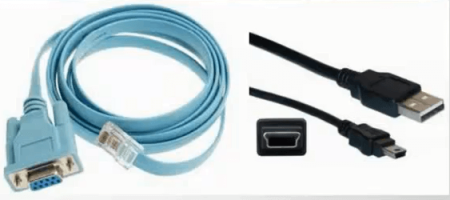

Вот как выглядят фирменные провода для подключения через console port cisco. Кстати новый оригинальный голубой провод стоит 15 баксов.

Если у вас например ноутбук или стационарный компьютер не имеют разъема на материнской плате для COM-порт, то есть переходники COM-порт to USB.

Настройки COM-порта

Настройки COM-порта для подключения к Cisco можете посмотреть по данной ссылке, я ранее делал себе заметку из них самое главное это:

Speed > скорость передачи данных в секунду

Data bits

Stop bits

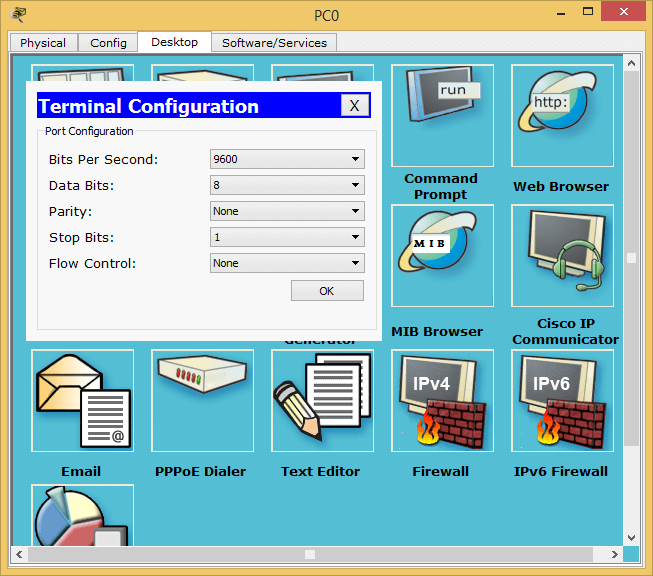

Подключаться я буду через терминал в Cisco packet tracer 6.4, но и покажу как это происходит и через всем известную putty.

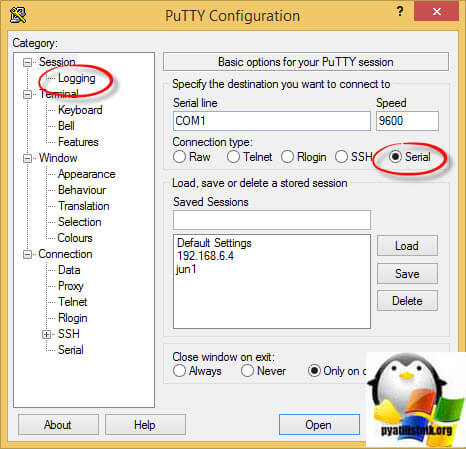

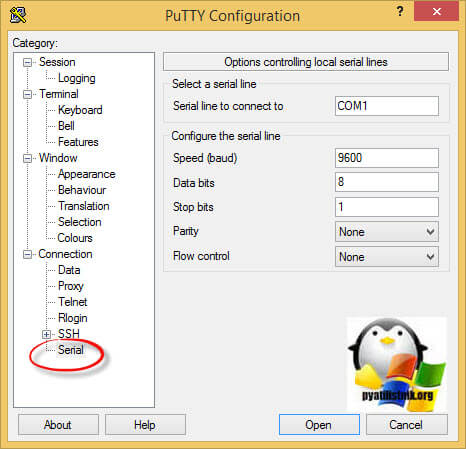

В putty базовая настройка cisco, начинается с вкладки Serial, тут нужно убедиться, что все настройки выставлены как я показывал вам выше.

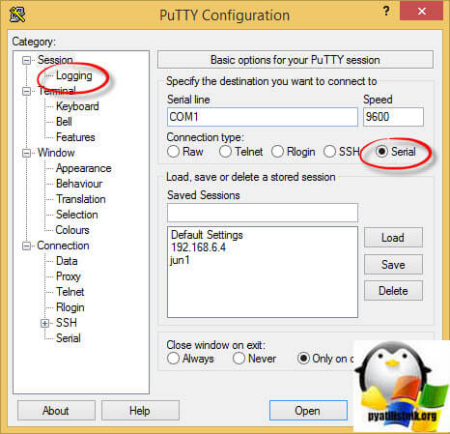

Далее идем на вкладку Session и выбирем Serial, в поле Serial Line укажите нужный Com port.

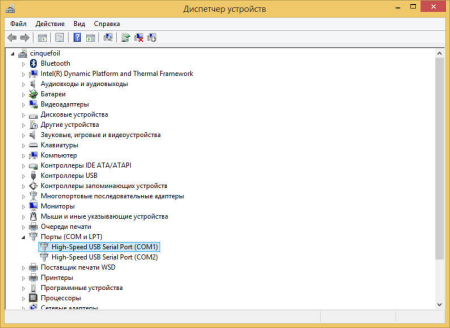

Если не знаете какой у вас Com порт используется, то делаете следующее, нажимаете Win+R и вводите devmgmt.msc, у вас откроется диспетчер устройств.

И в пункте Порты (COM и LPT) смотрим ваши номера.

Вы попадаете в терминальную сессию, первым делом нужно удалить стартовый конфиг, делается это просто:

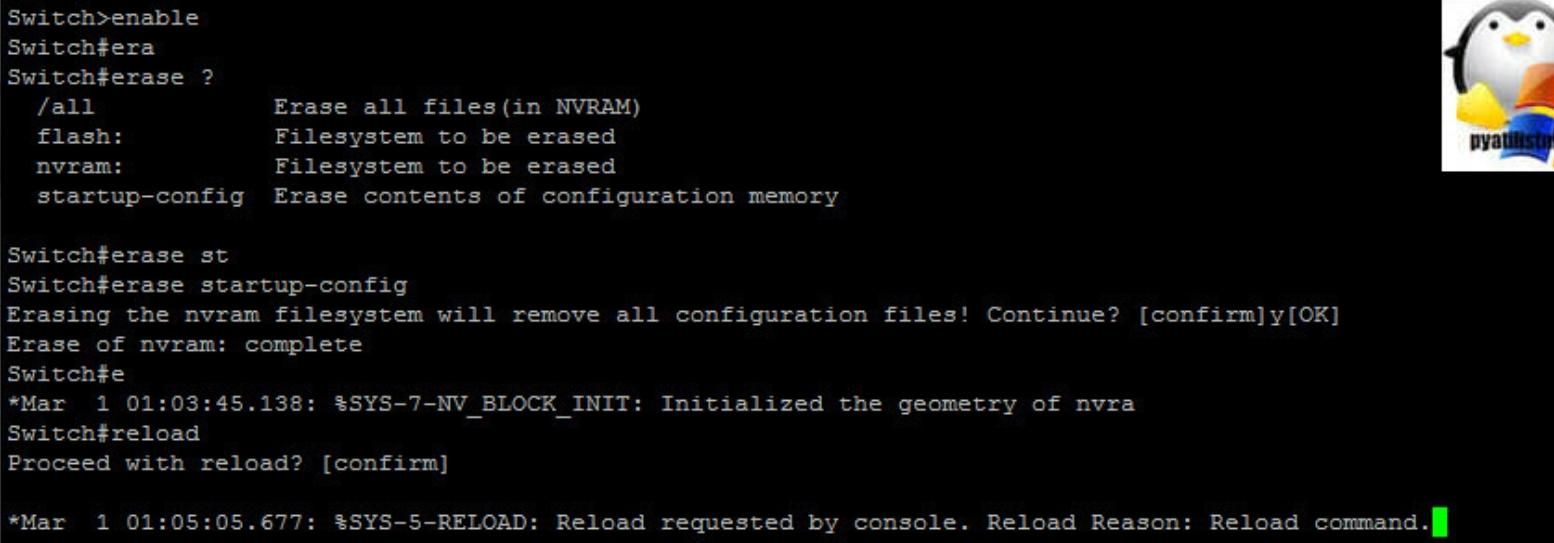

Входим в привилегированный режим командой enable и пишем erase startup-config

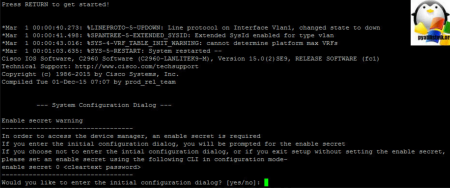

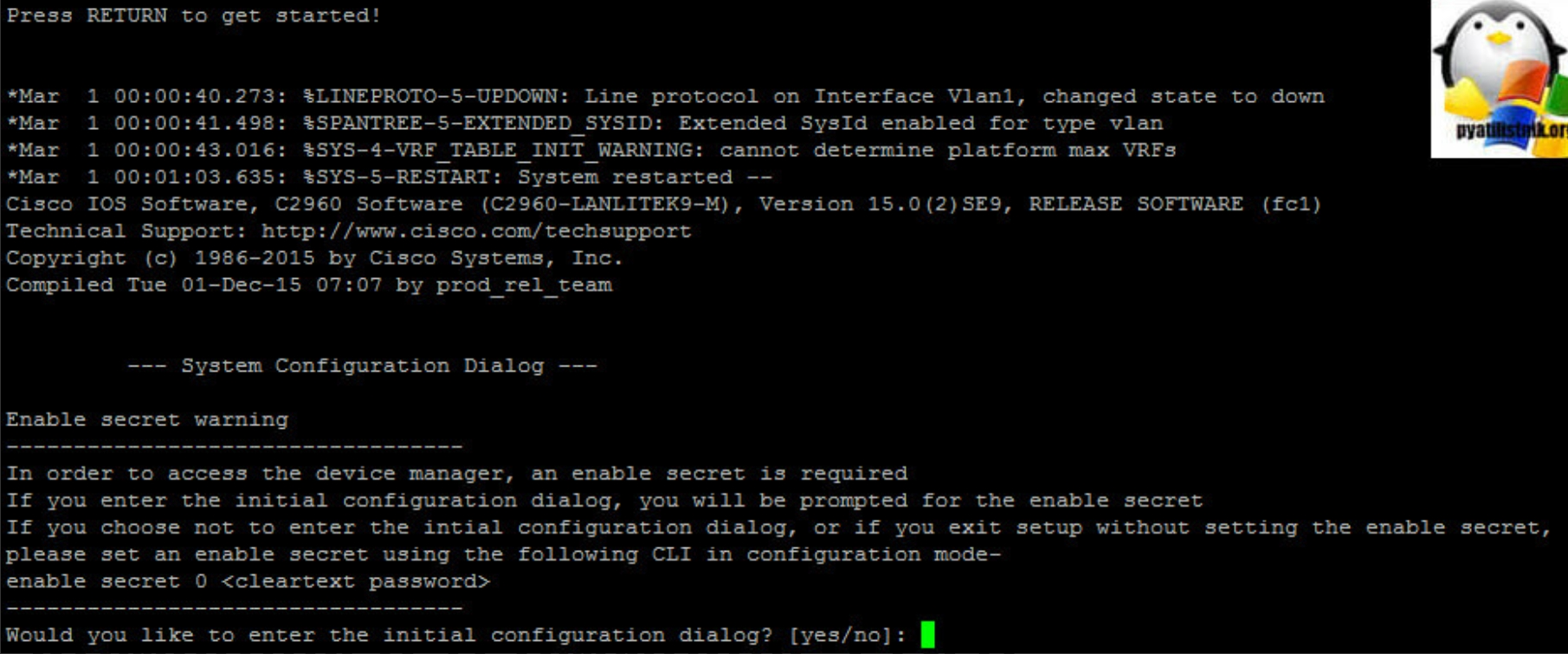

Все теперь ваше устройство не содержит ни каких настроек и при первой загрузке вы получаете стандартный мастер настройки System Configuration Dialog, я если честно всегда говорю нет и привык делать все в ручную, на мой взгляд это нужно уметь делать, если вам вдруг нужно вызвать меню мастера первоначальных настроек, то это делается командой setup.

Команды в терминале Cisco

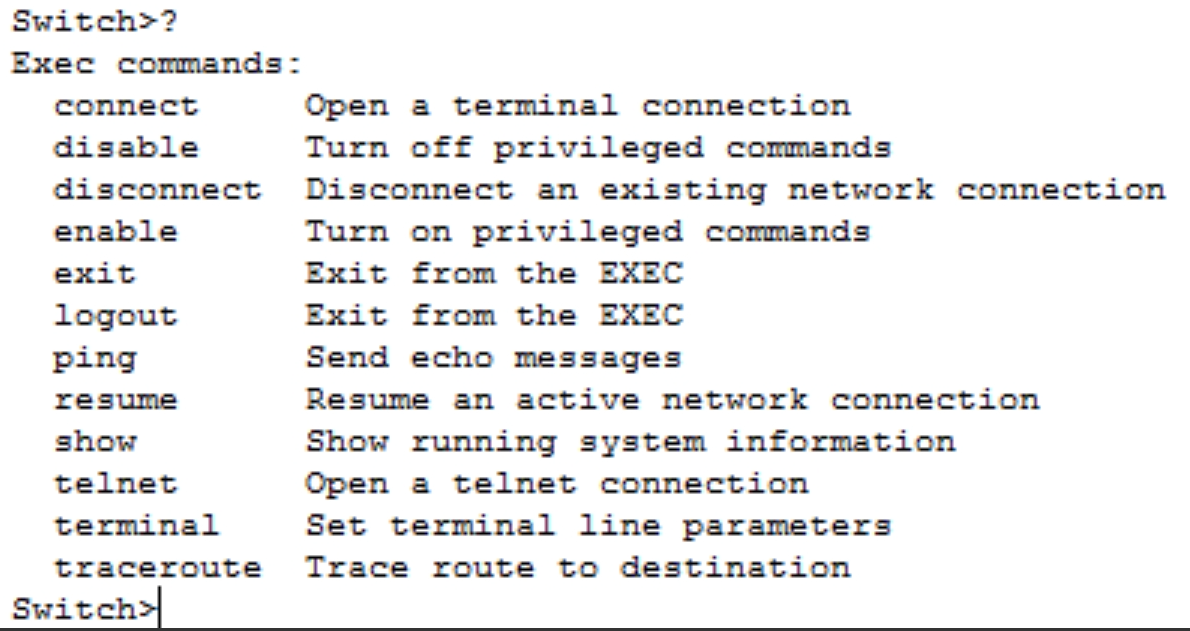

Настройка cisco осуществляется с помощью списка команд, посмотреть который можно введя ?

Такое малое количество команд означает, что мы находимся в обычном режиме терминала, попасть в привилегированный режим вводим

enable

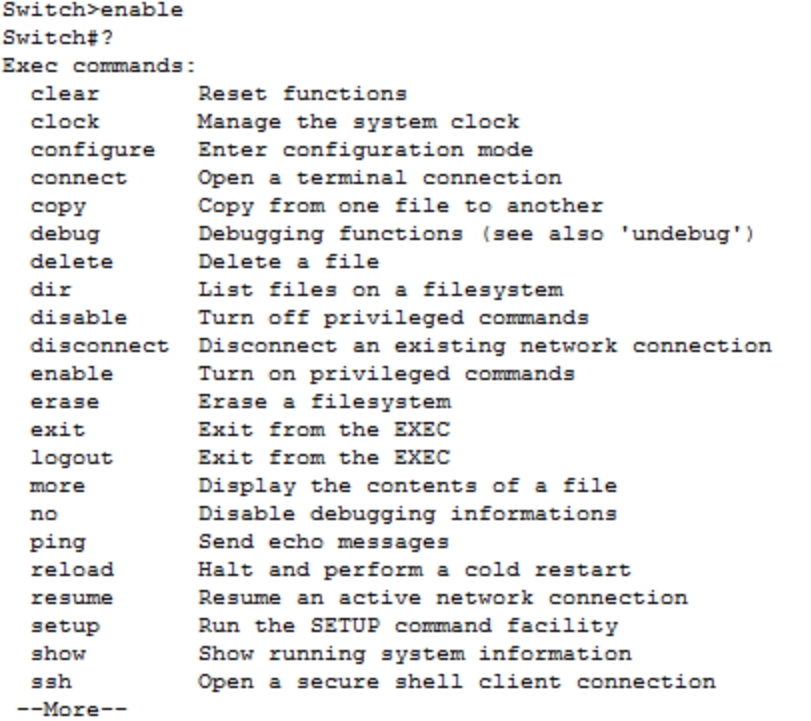

как видите, список команд существенно увеличился.

Зададим время clock set 13:53:00 28 nov 2016, у вас конечно оно будет своим, более детально как делается настройка времени cisco читайте по ссылке. Зададим dns имя вашему устройству, для этого заходим в режим настройки:

enable

conf t

hostname и пишите нужное вам имя

и зададим домен ip domain-name и нужное имя домена

Следующим шагом нужно установить пароль на привилегированный режим в Cisco, а так же создать нового пользователя с возможностью логиниться из локальной базы. Далее настраиваем статический IP адрес и ssh или telnet доступ. После чего можно открывать у себя Putty и спокойно цепляться по удаленке, чтобы продолжить настройку Cisco так как вам это нужно. Надеюсь вы не уснули)))
